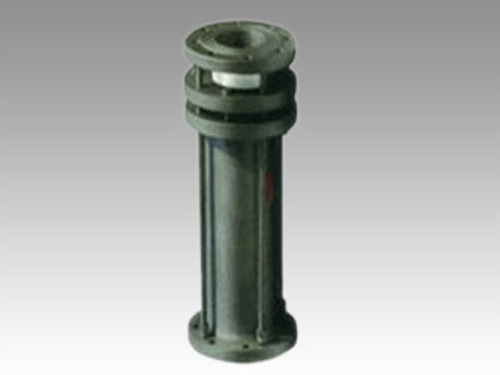

CS型熱力管道伸縮器說明：
1.該產品為各種給排水管道、水塔、水泵、水表、閥門的安裝拆換提供了極大方便，給長距離管路因溫差伸縮起到了很好的調節作用。
2. 該產品內管材料分為鑄鐵（HT）、鍍鋅（DX）和鋼制（SF）三種。工作壓力分PN6、PN10、PN16三種。
3.安裝前須松開壓盤螺栓，將該產品拉至安裝長度，然后用對角法擰緊，切勿壓偏，如架空使用，兩端須安裝相應的固定支架。
4.法蘭連接采用GB4216.3－4126.5標準。
5. 如選用其它規格可另行生產。
技術參數：
|
序號
|
名稱
|
數量
|
|
|
1
|
伸縮體
|
1
|
0235、不銹鋼
|
|
2
|
壓盤
|
1
|
Q235、不銹鋼
|
|
3
|
伸縮套
|
1
|
0235、不銹鋼
|
|
4
|
密封圈
|
1
|
氟橡膠、石墨盤根
|
|
5
|
螺栓
|
n
|
Q235A、35、不銹鋼
|
|
6
|
螺母
|
n
|
Q235、不銹鋼
|
|
7
|
外層
|
1
|
熱力油漆噴涂
|
|
公稱通徑
DN(mm) |
最大長度
L |
安裝長度
L1 |
最小長度
L2 |
伸縮量
|
|
40
|
130
|
150
|
170
|
40
|
|
50
|
135
|
155
|
175
|
40
|
|
65
|
150
|
175
|
200
|
50
|
|
80
|
170
|
200
|
230
|
60
|
|
100
|
170
|
205
|
240
|
70
|
|
125
|
190
|
225
|
260
|
70
|
|
150
|
210
|
250
|
290
|
80
|
|
200
|
220
|
260
|
300
|
80
|
|
250
|
235
|
275
|
315
|
90
|
|
300
|
235
|
280
|
325
|
90
|
|
350
|
250
|
295
|
340
|
90
|
|
400
|
260
|
305
|
350
|
90
|
|
450
|
260
|
305
|
350
|
90
|
|
500
|
270
|
315
|
380
|
100
|
|
600
|
280
|
330
|
380
|
100
|
|
700
|
300
|
350
|
400
|
100
|
|
800
|
330
|
380
|
430
|
100
|
|
900
|
330
|
380
|
430
|
100
|
|
1000
|
350
|
400
|
450
|
100
|
|
1200
|
350
|
400
|
450
|
110
|
|
1400
|
390
|
445
|
500
|
110
|
|
1600
|
410
|
465
|
520
|
110
|
|
1800
|
430
|
485
|
540
|
110
|
|
2000
|
450
|
510
|
570
|
120
|
|
2200
|
480
|
545
|
610
|
130
|
|
2400
|
500
|
570
|
640
|
140
|
|
2600
|
540
|
615
|
690
|
150
|
|
2800
|
580
|
660
|
740
|
160
|
|
3000
|
650
|
750
|
850
|
200
|
熱力管道伸縮器安裝使用時的注意事項：
1.安裝前松開壓盤螺栓，將伸縮器拉長至安裝長度(見右表)，然后對角法擰緊螺栓，切勿壓偏。
2.本伸縮器應安裝在管道的直線段上兩個固定支架之間，為保證伸縮器正常伸縮并防止拉脫，應設有導向支架及擋件。
